Напольные покрытия с защитой от статического электричества.

Если мы хотим с выгодой для себя пользоваться будущими разработками и возможностями, то должны научиться контролировать эти новые среды, используя для этого новые процедуры и системы.

Одна из подобных современных разработок - антистатический линолеум Tarkett.

Что такое электростатический заряд и как он образуется?

Процессы, приводящие к образованию электростатических зарядов, наблюдаются повсюду. Мы часто называем это явление статическим электричеством и каждый из нас сталкивается с ним в повседневной жизни. В нашей повседневной жизни статическое электричество носит безобидный характер и лишь иногда приводит к незначительному дискомфорту, однако в чувствительных средах его последствия могут быть катастрофическими, приводя к травматизму, повреждая производственное оборудование или его элементы.

Статическое электричество - это просто другое название электростатических зарядов. Такие заряды образуются в результате нарушения баланса электронов на поверхности материала по причине, чаще всего, контакта с другим материалом в процессе терния или отделения одного материала от другого.

• Человеческое тело является достаточно хорошим проводником электричества, и поэтому электрический разряд происходит автоматически всякий раз, когда человек оказывается в контакте с любым предметом, способный принять заряд.
• Земля выступает в качестве огромного электрически нейтрального резервуара со сравнительно хорошей проводимостью, вследствие чего всегда можно без особых проблем организовать передачу зарядов земле.

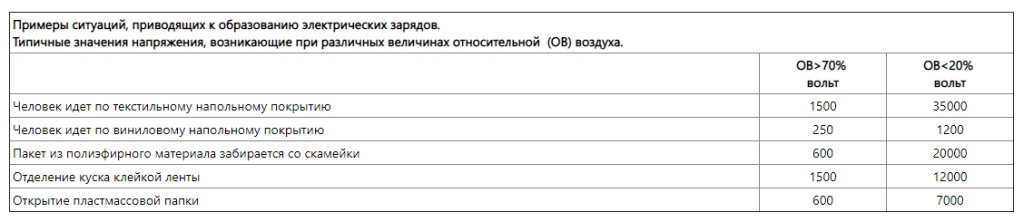

Влияние относительной влажности

Величина образующегося электрического заряда зависит также от продолжительности и интенсивности трения или энергичности, с которой разделяются материалы, а также от относительной влажности окружающей среды. Поскольку водя является хорошим проводником, сильно влажный воздух может забрать часть электростатического заряда, в результате чего заряд будет слабее. В сухом воздухе все разряды характеризуются большей мощностью.

Почему электрический разряд представляет собой проблему?

В типичных рабочих средах электростатические разряды могут создавать проблемы, одной из которых является ощущение людьми дискомфорта. Электронные устройства становятся постепенно все более чувствительными к воздействию электростатических разрядов по мере того, как размеры устройств становятся все меньше, а их быстродействие все выше. Современные тенденции проектирования и разработки новых изделий заключаются в размещении все большего числа схем во все более более миниатюрных устройствах. Это обстоятельство дополнительно повышает чувствительность электроники к электростатическим зарядам, усугубляя тем самым указанную проблему.

Электростатические разряды увеличивают производственные издержки, влияют на качество, производительность, надежность и, наконец, рентабельность производства. Это фактор, оказывающий влияние буквально на каждый аспект современного "электронного" мира, в котором мы живем. Согласно исследованиям, почти 50% от общего числа дефектов электронных компонентов возникают в результате электростатических зарядов. Если взять статистику по уже собранным и эксплуатирующим системам, эта цифра возрастет до 60%. Это означает, что ежегодные общие финансовые потери, связанные с электростатическими разрядами, могут исчисляться миллиардами долларов.

Сферы производства, где электростатические разряды представляют проблему

Обработка материалов для электронного оборудования.

Чувствительные электронные устройства, блоки, изделия и компоненты должны быть защищены от электростатических разрядов, создаваемых персоналом и используемым инструментом.

Операционные больниц.

Электростатические разряды могут вызвать у людей непроизвольные движения, сбои в работе оборудования, а в исключительных случаях - приводить к взрыву и пожару там, где применяются горючие анестезирующие вещества.

Условия "чистого помещения".

Электрически заряженные поверхности и предметы притягивают всевозможные частицы, это затрудняет обеспечение высоких стандартов технически чистых помещений.

Лаборатория высоких технологий.

Каждый сбой в работе электронного оборудования, вызванный электростатическим разрядом, может привести к существенным погрешностям в результатах.

Специальные центры здравоохранения.

Сбои в работе оборудования могут привести к снижению эффективности лечения и в конечном счете создать угрозу человеческой жизни.

Хранение взрывчатых/горючих веществ и обращения с ними.

Любая искра, проскакивающая в результате электростатического разряда. создает риск пожара или взрыва.

Как бороться с электростатическими разрядами?

1. Разработка эффективных мер по защите от электростатических разрядов ведется в трех основных направлениях.

2. Разработка и проектирование устройств, как можно более нечувствительных к воздействию электростатических разрядов.

Предотвращение или снижение вероятности возникновения электростатических разрядов. В повседневных условиях современных промышленных предприятий возникновение электрических зарядов может связываться с несколькими факторами. Все эти факторы должны быть приняты во внимание для каждого из них должен быть разработан максимально эффективный комплекс мер. К числу этих факторов относятся следующие:

• Проводимость материала
• Проводимость чернового пола
• Относительная влажность воздуха
• Обивка сидений
• Обувь
• Одежда
• Способы очистки помещений

Изоляция изделий от потенциала электростатических разрядов может обеспечиваться путем ограничения доступа персонала в рабочие зоны или к рабочим местам.

3. Рассеивание и нейтрализация возникающих электростатических зарядов.

Решение заключается в заземлении. Проблема электростатических разрядов может быть устранена, если организован надлежащий отвод зарядов в землю. Человеческое тело является проводником электрического тока и одним из существенных источников электростатических разрядов. Заземляющие манжеты для рук и напольные покрытия снижающие образование электростатических зарядов до приемлемого уровня, представляют собой наиболее распространенные способы заземления, применяемые в промышленности, поскольку обеспечивают эффективный отвод электростатических зарядов с людей. Соблюдение стандартов и норм Существует множество стандартов и норм, регламентирующих характеристики проводящих напольных покрытий. Даже в одной стране могут применяться различные стандарты и нормы.

Поскольку системы напольных покрытий предлагаемых нашей компанией продаются по всему миру, то мы постоянно сталкиваемся с необходимостью соблюдение таких стандартов и норм. Для большей определенности рассмотрения мы используем классификацию, приведенную в стандарте Международной электротехнической комиссии EN 14041.

Ключом к определению категорий по уровню проводимости является электрическое сопротивление материала напольного покрытия или напольной конструкции. Электрическое сопротивление является мерой способности материала отводить электрические заряды к точке заземления.

Чем выше сопротивление, тем ниже проводимость.

Сопротивление измеряется в Омах

103 Ом = 1 000 Ом = 0,001 МОм

106 Ом = 1 000 000 Ом = 1 МОм

109 Ом = 1 000 000 000 Ом = 1 000 МОм

Электропроводящие, токорассеивающие и астатические напольные покрытия

В соответствии с европейским стандартом EN 14041 напольные покрытия подразделяются на три категории в зависимости от проводимости:

1. Электропроводящие напольные покрытия (ECF)

Пол категории ECF должен иметь электрическое сопротивление, достаточно низкое для обеспечения быстрого отвода зарядов в том случае, если имеется заземление или подключение к точке с более низким потенциалом.

Сопротивление полов данной категории: R ≤ 106 Ом

Сопротивление цепи подключения к защитному заземлению или точке подключения к земле является типичной характеристикой, применяемой в большинстве приложений.

2. Токорассеивающие полы (DIF)

К данной категории относятся полы, которые будучи заземленными или подключенными к точке с более низким потенциалом, обеспечивают рассеивание зарядов.

Сопротивление полов категории DIF: R ≤ 109 Ом EN 1081

Пиковое значение тока разряда в том случае, если заряженное тело заземлено через токорассеивающий пол, ниже, чем пиковое значение тока, возникающее в случае пола категории ECF, но для рассеивания зарядов требуется больше времени.

3. Антистатические полы (ASF)

Антистатическим является пол, сводящий к минимуму образование зарядов в результате контакта с другим материалом, отделения от другого материала или трения о другой материал (таким другим материалом могут быть, к примеру, каблуки туфель или колеса). Полы данной категории не обязательно должны быть токопроводящими или токорассеивающими.

Антистатические полы используют в жилых или общественных помещениях. Характеристикой таких полов является разность потенциалов между человеком, идущим по антистатическому полу, и самим полом.

Эта разность потенциалов должна быть не менее 2кВ согласно стандарту EN 1815

Антистатический линолеум - Tarkett Mineral AS
